STEP 01

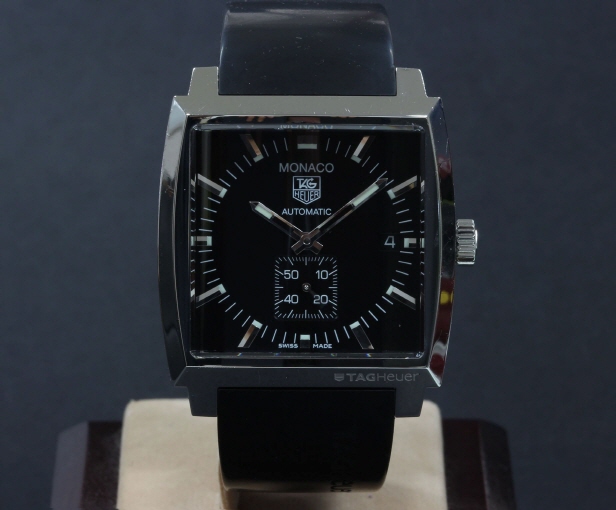

태그호이어 모나코입니다. 1970년작 헐리우드 클래식 레이싱 영화 "르망(Le Mans)"에서 스티브 맥퀸이 착용한 후 유명한 시계가 되었습니다. 태그호이어 모나코는 레이서들에게 최고의 인기 시계입니다. 사각형의 문자판과 스몰 세컨드의 구조가 인상적인 시계입니다.

STEP 02

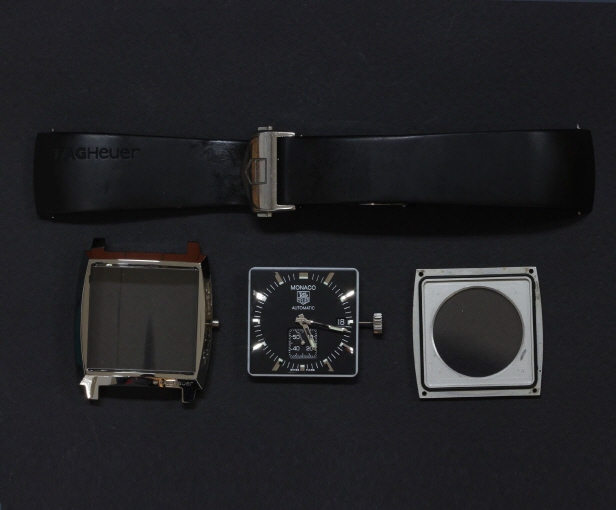

케이스에서 기계를 꺼낸 상태입니다.

STEP 03

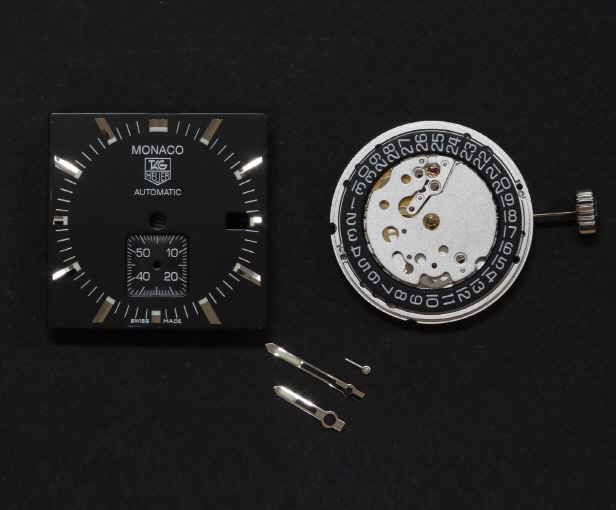

기계에서 문자판과 바늘을 제거한 상태입니다.

STEP 04

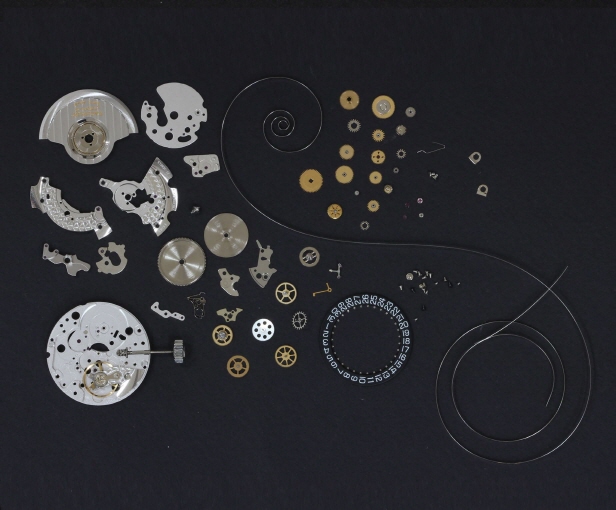

기계를 모두 분해한 상태입니다.

STEP 05

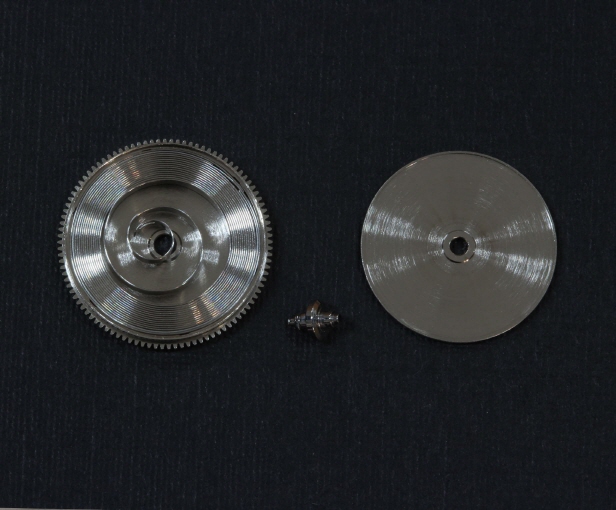

기계식 시계의 동력원입니다.

STEP 06

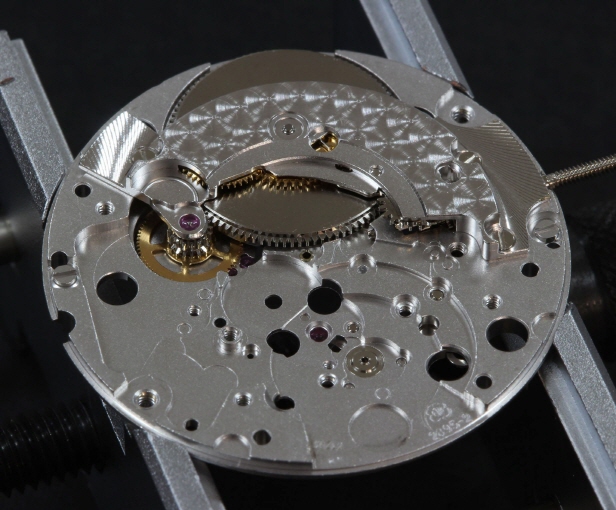

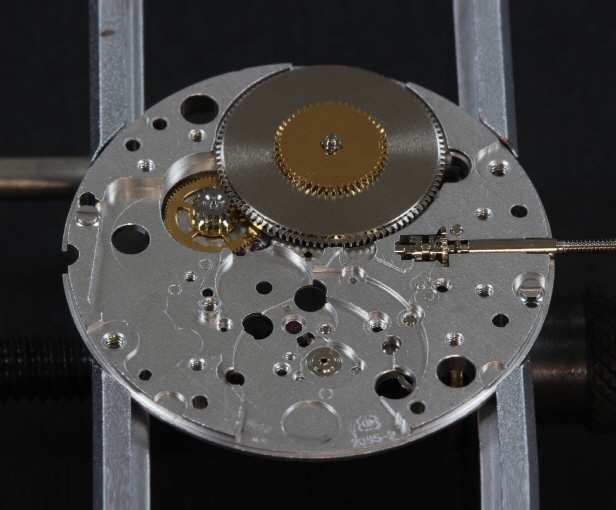

메인플레이트(Main plate)에 4번차와 태엽통을 올려놓은 모습입니다.

STEP 07

태엽통 덮개를 조립한 모습입니다.

STEP 08

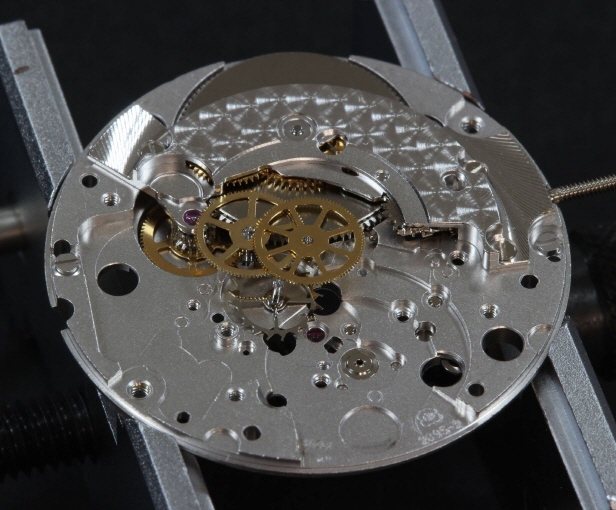

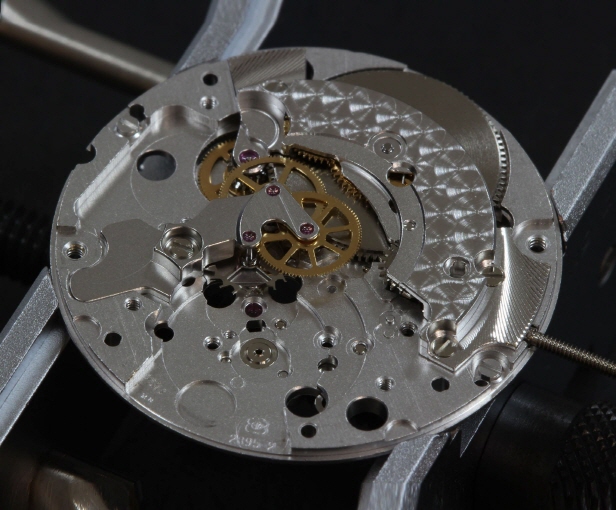

2번차, 3번차, 탈진바퀴(Escape wheel)을 올려놓은 모습입니다.

STEP 09

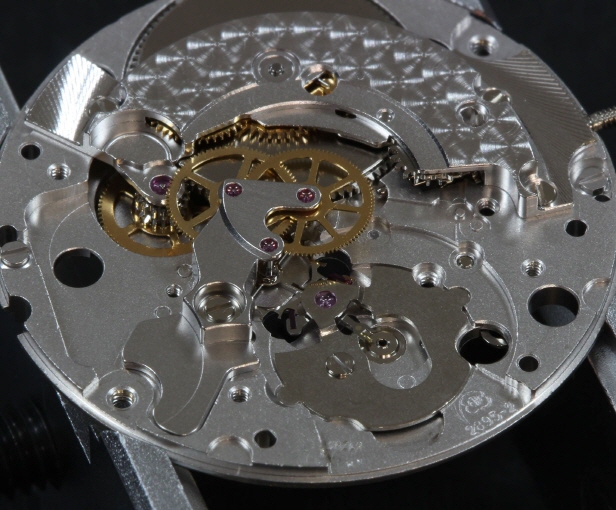

윤열 덮개(Barrel and train wheel bridge)를 조립합니다. 모든 기어가 원활하게 돌아가는지 검사합니다.

STEP 10

앵커(Pallet fork)는 기계식 시계를 상징하는 부분입니다. 탈진기(Escapement)에 전달된 힘(회전 운동)은 앵커와 밸런스를 통해 왕복 운동으로 전환됩니다. 주유는 매우 주의해야 합니다.

STEP 11

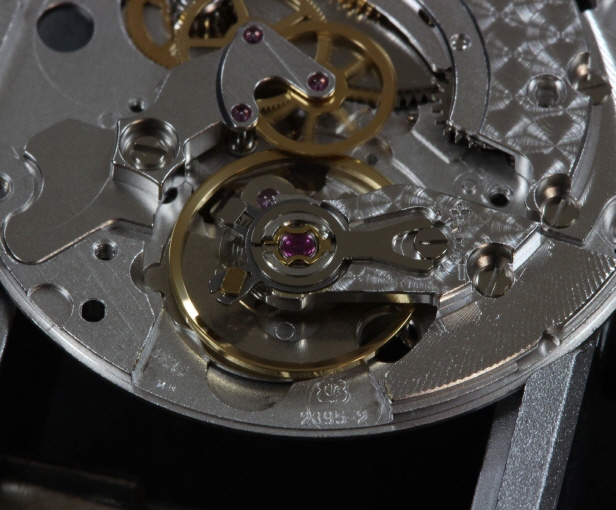

템포(Balance with hairspring)를 설치한 상태입니다. 기계식 시계의 심장부입니다. 진자(Impulse roller), 진동석(Impulse jewel) 등 많은 부품으로 구성되어 있습니다. 매우 민감하므로 취급에 신경을 써야 합니다.

STEP 12

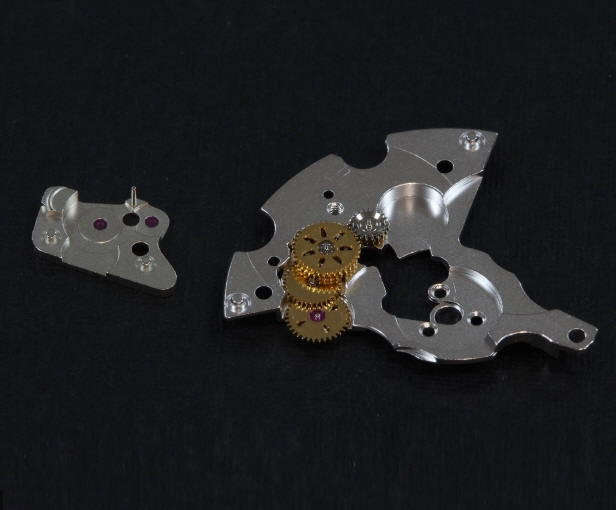

자동감기기구의 모습입니다.

STEP 13

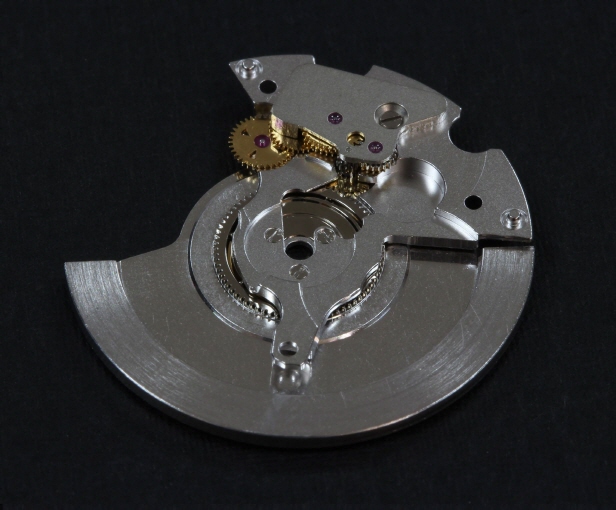

자동감기기구와 로터를 조립한 모습입니다

STEP 14

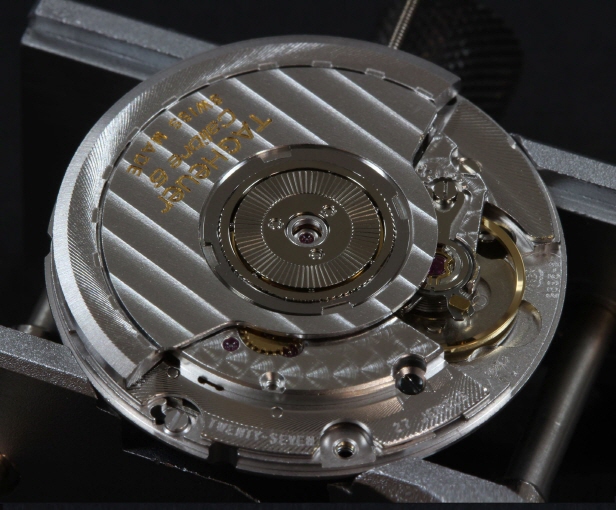

로터를 기계에 조립함으로써 앞면부는 완성입니다.

STEP 15

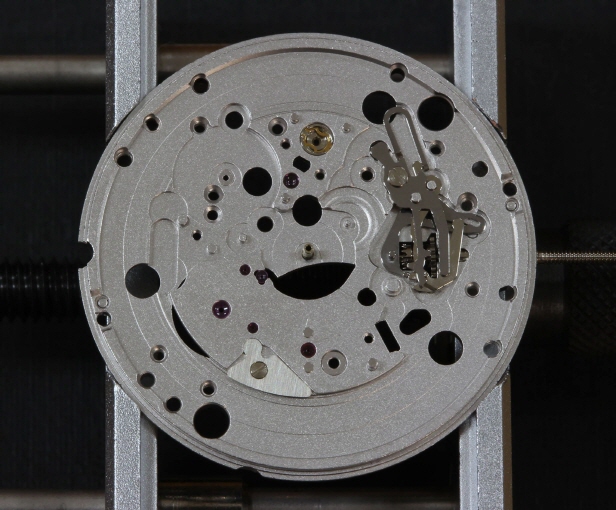

기계의 뒷면부의 모습입니다.

STEP 16

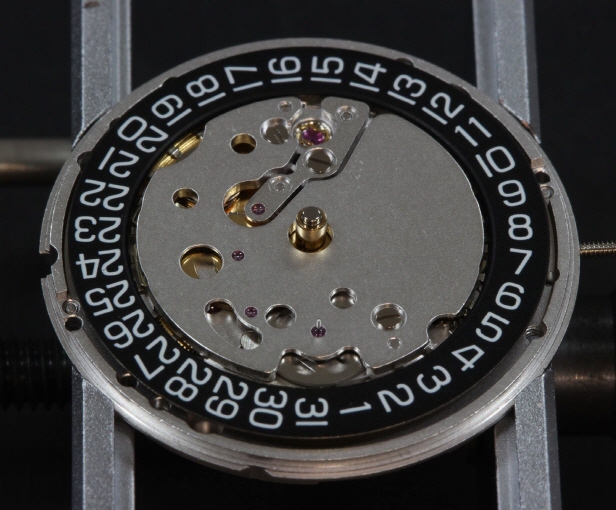

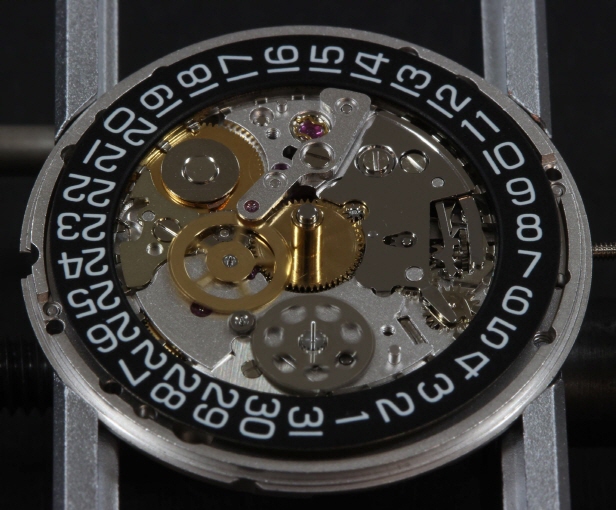

시침차, 분침차, 달력판과 달력구동에 필요한 기어들을 조립한 모습입니다.

STEP 17

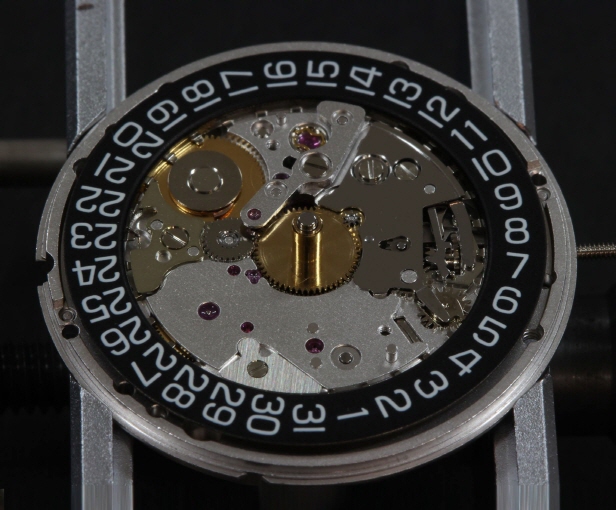

초침차와 초침차 중계바퀴를 조립합니다.

STEP 18

덮개를 조립함으로써 뒷면부도 완성입니다.

STEP 19

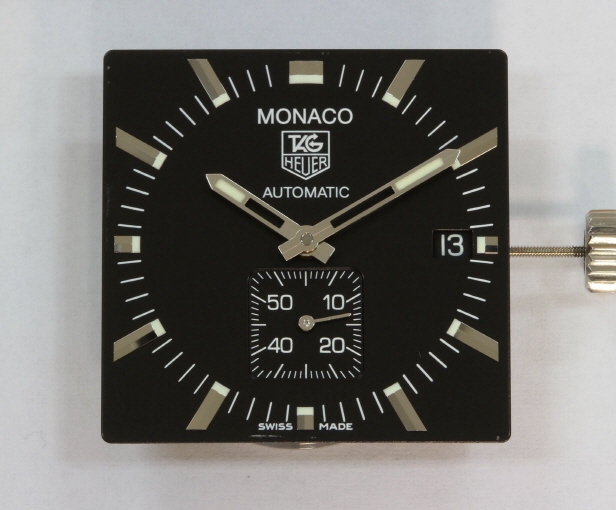

문자판과 바늘을 조립합니다. 바늘은 문자판과 평행하게, 바늘끼리의 간격은 일정하도록 조립합니다.

STEP 20

완성된 모습입니다.
