STEP 01

까르띠에 탱크 콤비 남성용입니다. 1916년, 루이 까르띠에가 디자인한 탱크 워치는 탁월한 시계 제작 기술과 기하학적 라인의 조화를 바탕으로 현대 워치메이킹의 아이콘이 되었습니다. 까르띠에 메종은 백여 년 전부터 루이 까르띠에의 오리지널 콘셉트를 그대로 간직한 채 탱크 워치를 재해석해오고 있습니다.

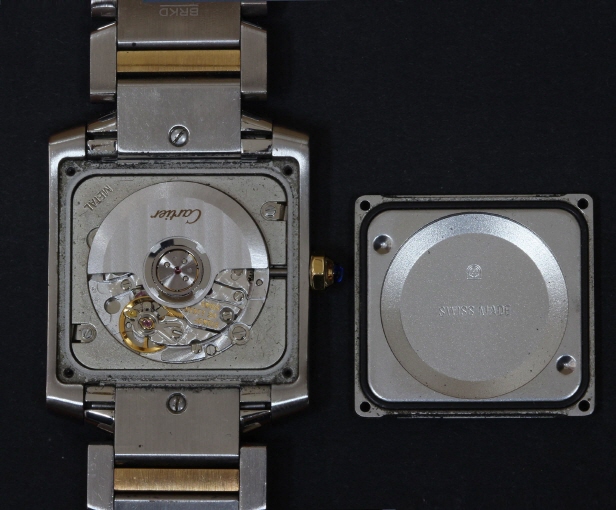

STEP 02

시계 뒷면 덮개가 열린 상태입니다. 오랜 세월 동안 관리가 되지 않아 내부가 많이 오염되었습니다.

STEP 03

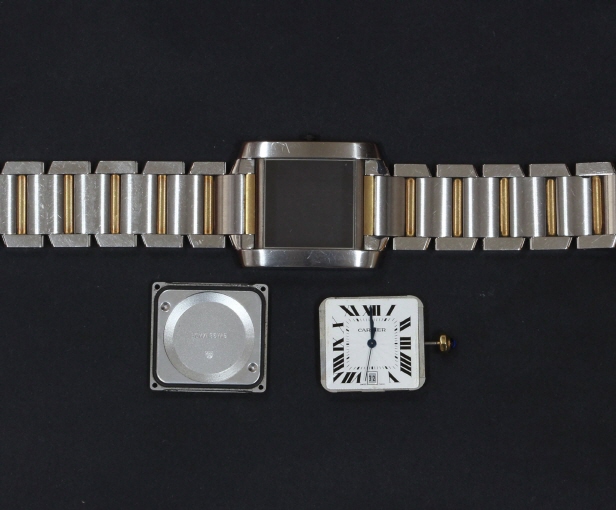

케이스에서 기계를 꺼낸 상태입니다.

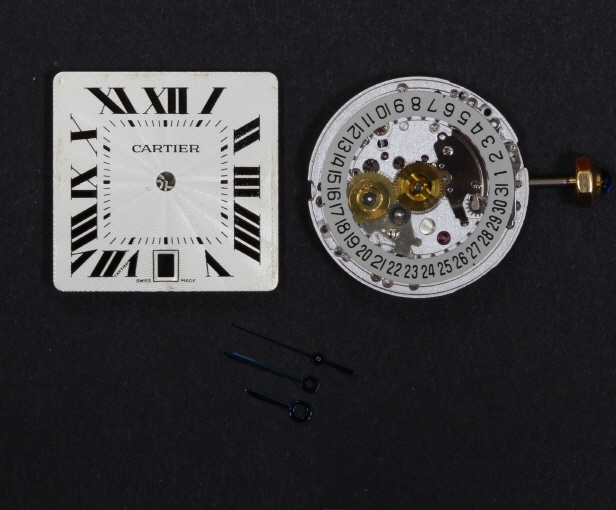

STEP 04

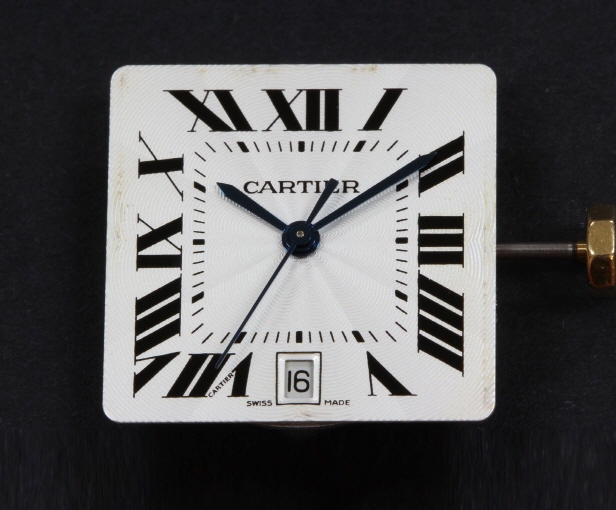

기계에서 문자판과 바늘이 분리된 상태입니다. 까르띠에 고유의 블루핸즈를 볼 수 있습니다.

STEP 05

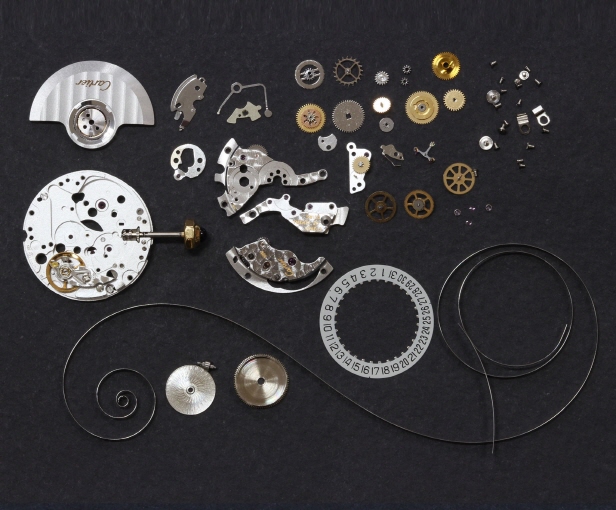

기계를 모두 분해한 상태입니다. 기계식 시계의 작동원리는 같기에 부품이 많습니다.

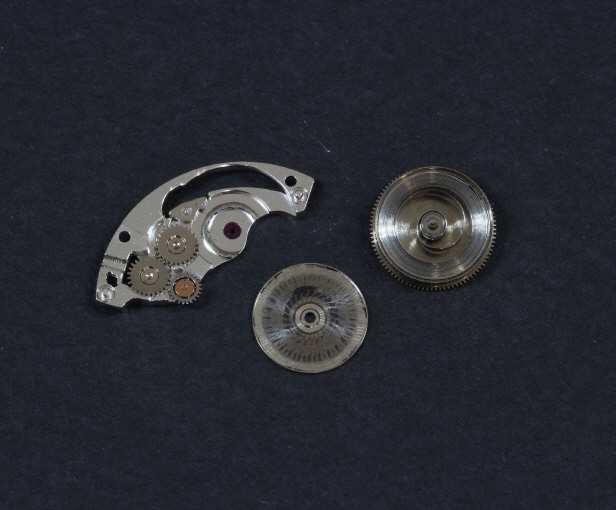

STEP 06

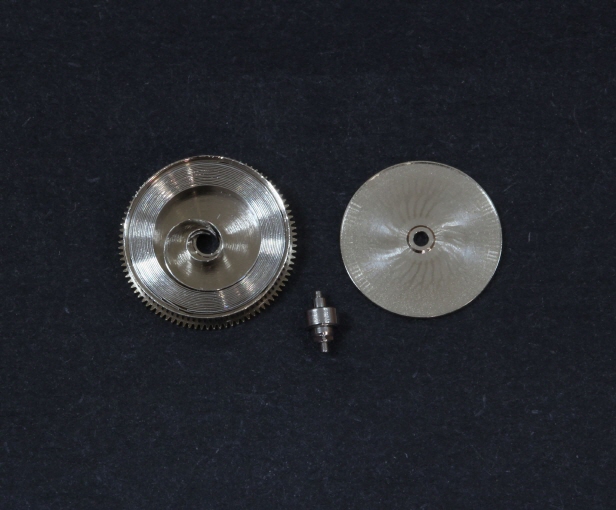

태엽통과 태엽통 덮개에 이물질이 묻어있는 것을 볼 수 있습니다. 모두 세척한 뒤에 조립을 시작합니다.

STEP 07

세척 뒤의 태엽입니다. 기계식 시계의 동력원입니다.

STEP 08

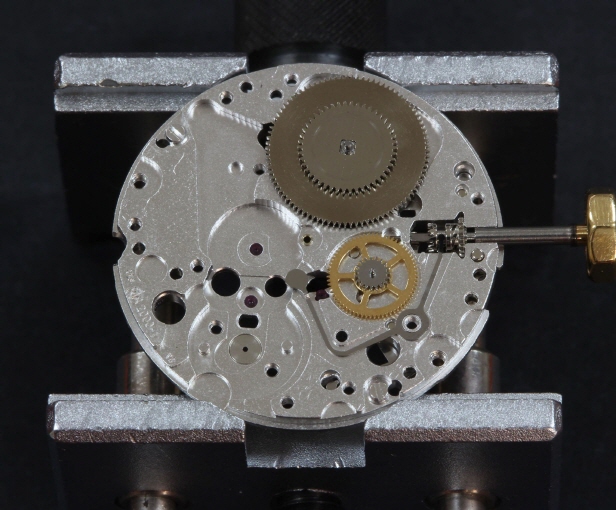

메인플레이트(Main plate)의 모습입니다. 태엽통을 올려놓은 모습입니다.

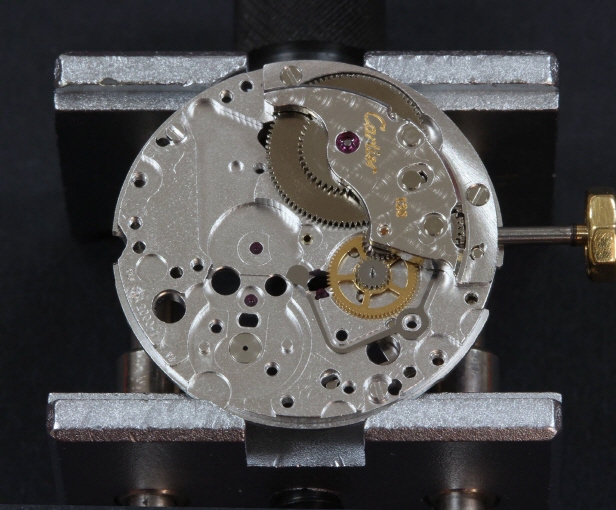

STEP 09

태엽통 덮개를 조립한 모습입니다.

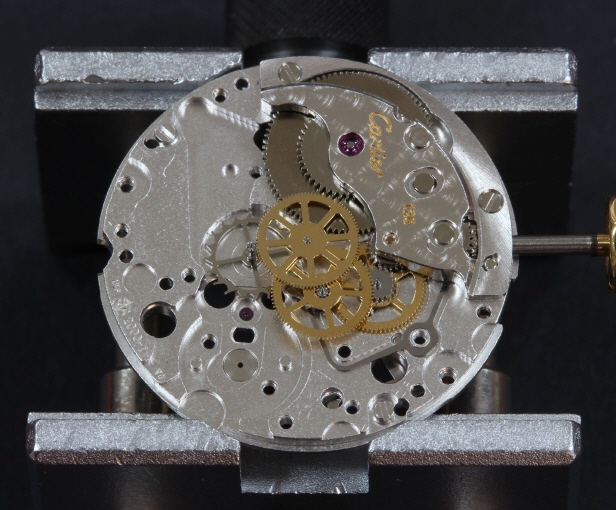

STEP 10

분침차(Minute wheel), 2번차(Center wheel), 3번차(Third wheel), 4번차(Fourth wheel), 탈진바퀴(Escape wheel)를 올려놓은 모습입니다.

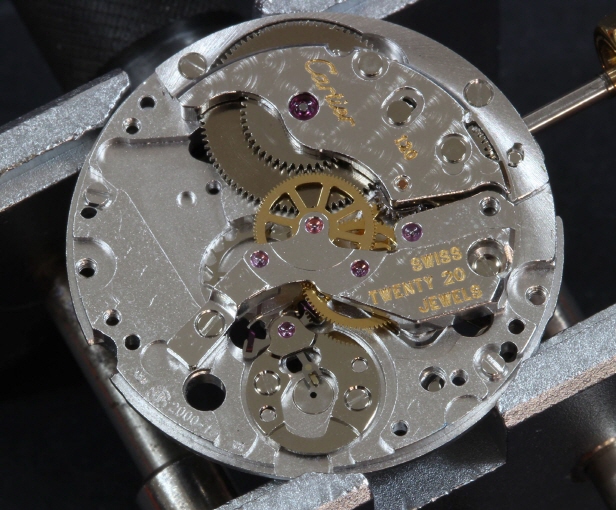

STEP 11

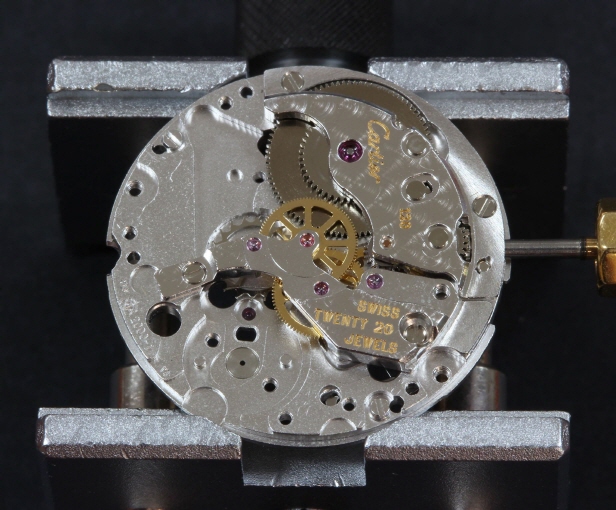

윤열부 덮개(Train wheel bridge)를 조립합니다.

STEP 12

앵커(Pallet fork)는 기계식 시계를 상징하는 부분입니다. 탈진기(Escapement)에 전달된 힘(회전 운동)은 앵커와 밸런스를 통해 왕복 운동으로 전환됩니다. 주유는 매우 주의해야 합니다.

STEP 13

템포(Balance with hairspring)를 설치한 상태입니다. 기계식 시계의 심장부입니다. 진자(Impulse roller), 진동석(Impulse jewel) 등 많은 부품으로 구성되어 있습니다. 매우 민감하므로 취급에 신경을 써야 합니다.

STEP 14

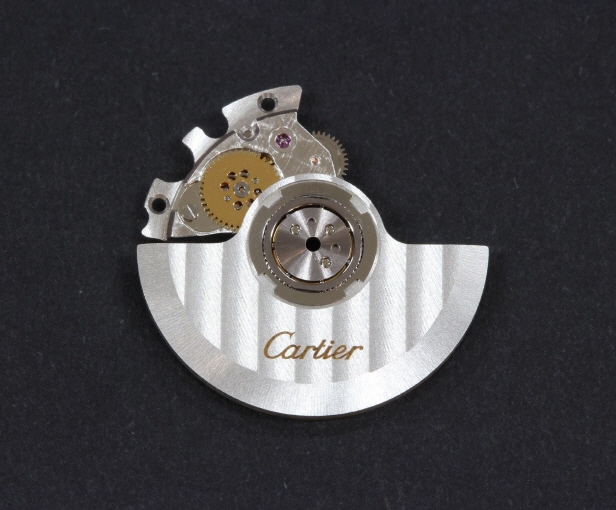

자동감기기구와 로터를 조립한 모습입니다.

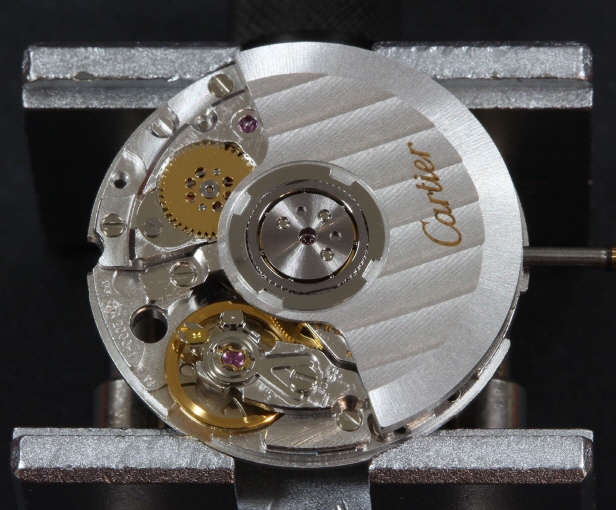

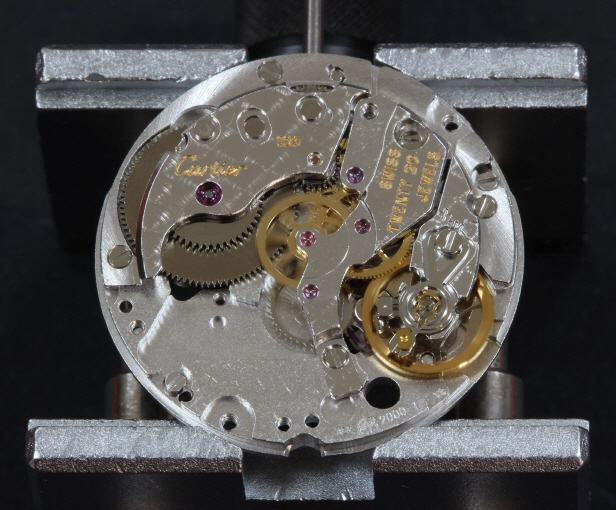

STEP 15

로터를 조립함으로써 앞면부는 완성입니다.

STEP 16

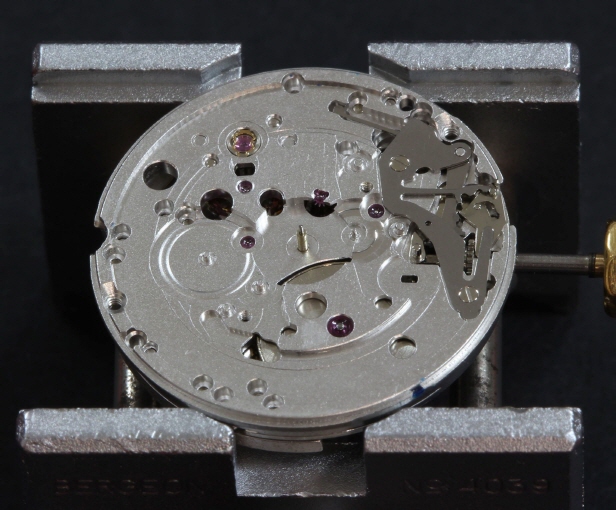

뒷면부의 모습입니다.

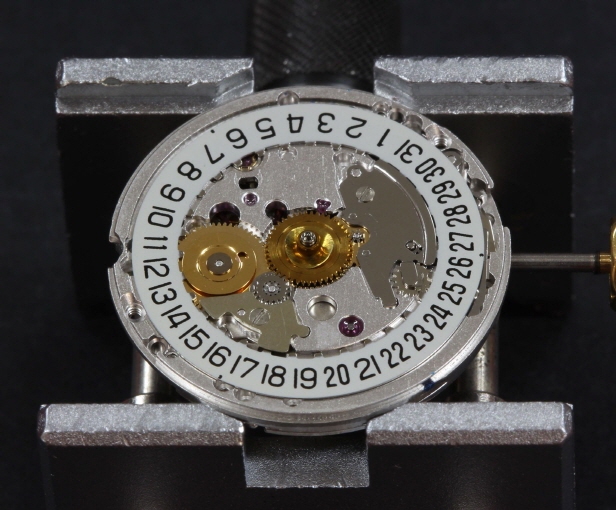

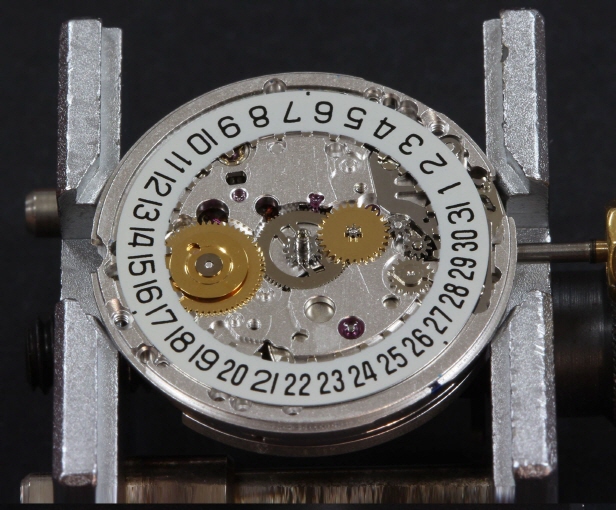

STEP 17

시침차(Hour wheel), 국화차 및 달력구동에 필요한 기어들과 달력판을 조립한 모습입니다.

STEP 18

덮개를 조립함으로써 뒷면부 또한 완성입니다.

STEP 19

문자판과 바늘을 조립합니다. 바늘은 문자판에 평행하게 바늘 간격은 균등하게 되도록 해야 합니다.

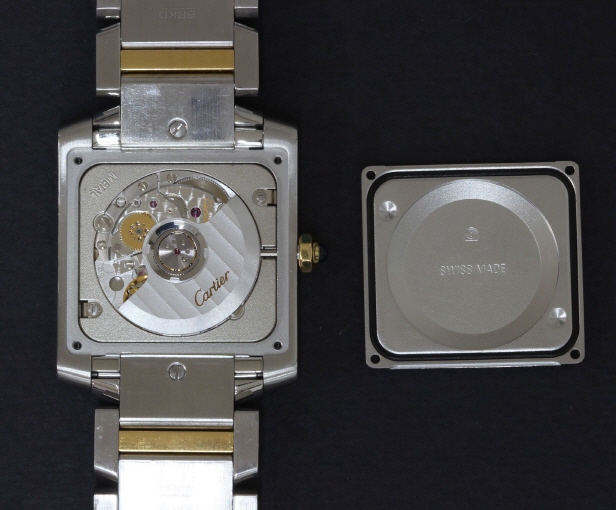

STEP 20

조립 후의 시계 뒷면입니다. 처음보다 많이 깨끗한 상태입니다.

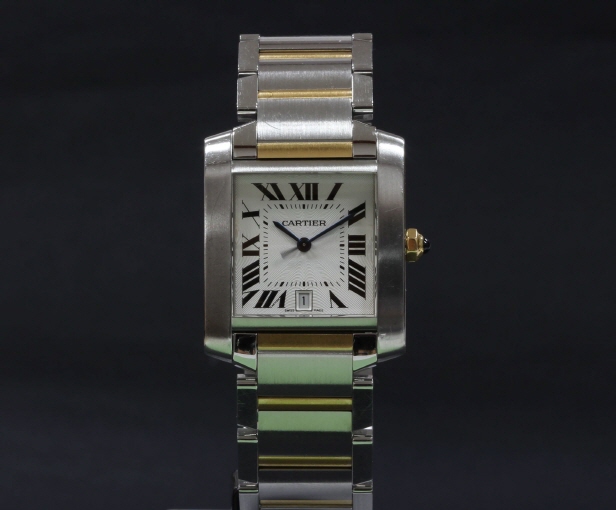

STEP 21

완성된 모습입니다.
