작성자 모두워치 작성일2019-11-21STEP 01

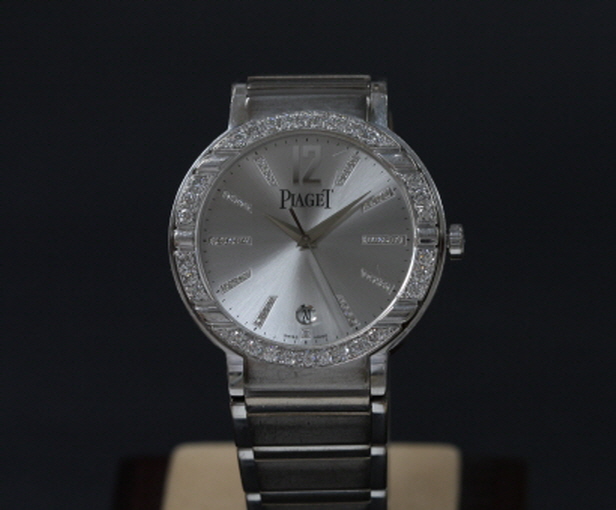

1874년 조지 피아제(Georges Piaget)가 스위스에 설립, 두께 2.3mm로 세계에서 가장 얇은 시계 개발과 스포티하면서도 세련된 디자인으로 널리 알려진 폴로(Polo) 시리즈 등으로 세계적인 명성을 얻었습니다. 피아제 폴로(Ref. GOA26023)입니다. 18K 화이트골드 케이스, 34개의 브릴리언트 컷 다이아몬드 세팅, 18K 화이트골드 인덱스가 장착된 시계입니다.
STEP 02

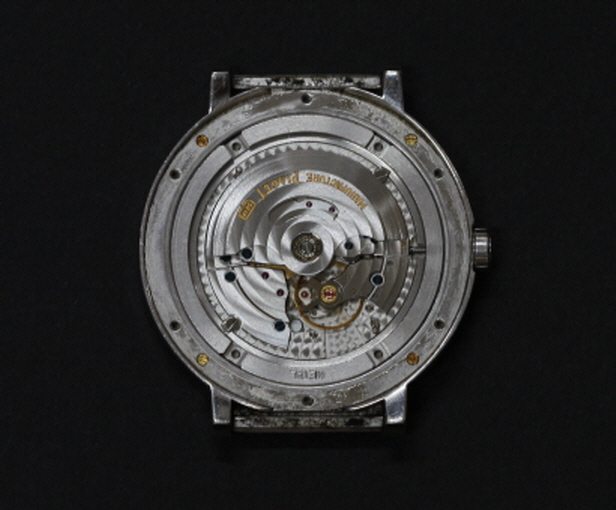

뒷면 덮개가 열린 상태입니다. 504P 무브먼트는 피아제의 2세대 셀프 와인딩 무브먼트로 견고하며 밸런스 스톱 매커니즘을 장착하고 있습니다.
STEP 03

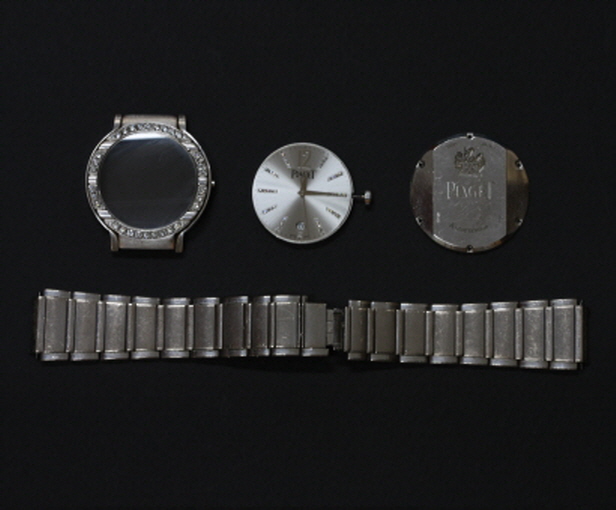

케이스에서 기계를 꺼낸 상태입니다.
STEP 04

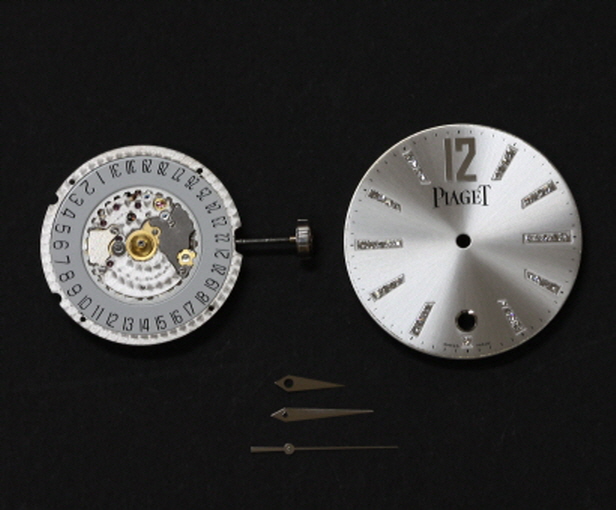

기계에서 문자판과 바늘을 제거한 상태입니다.
STEP 05

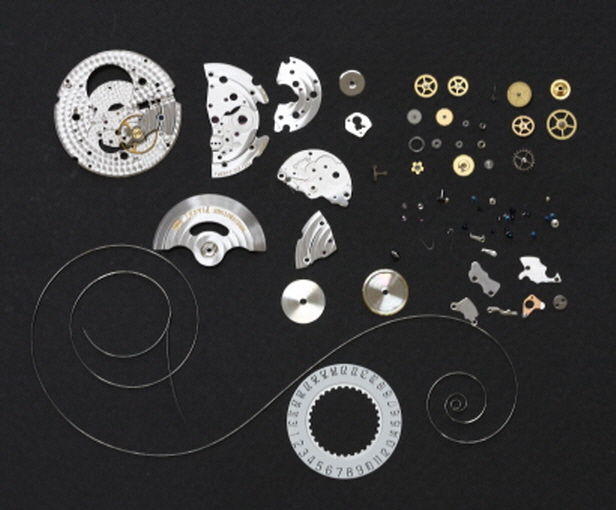

기계를 모두 분해한 상태입니다. 꼬뜨 드 제네브 장식, 원형 그레인처리 메인 플레이트, 베벨 처리 브릿지와 블루 스크류는 스위스 워치메이커 피아제만의 미적 코드를 잘 보여줍니다.
STEP 06

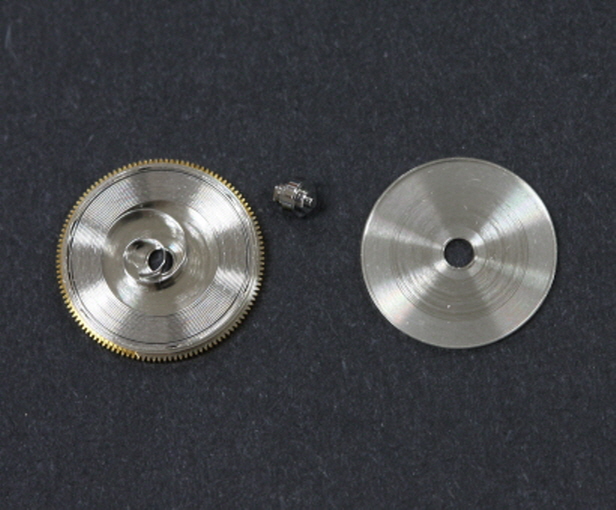

기계식 시계의 동력원입니다.
STEP 07

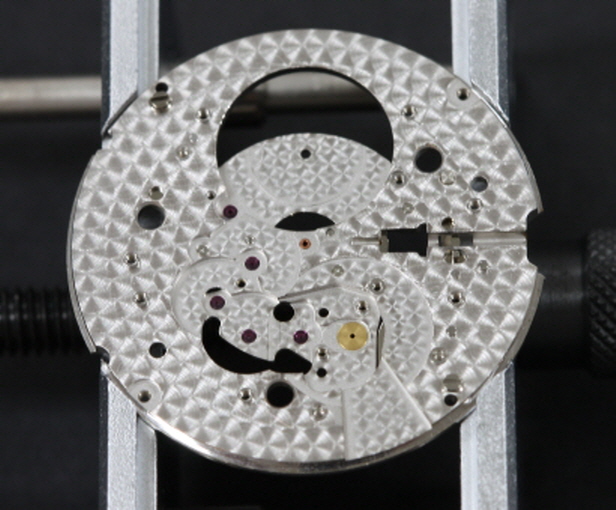

메인플레이트(Main plate)의 모습입니다.
STEP 08

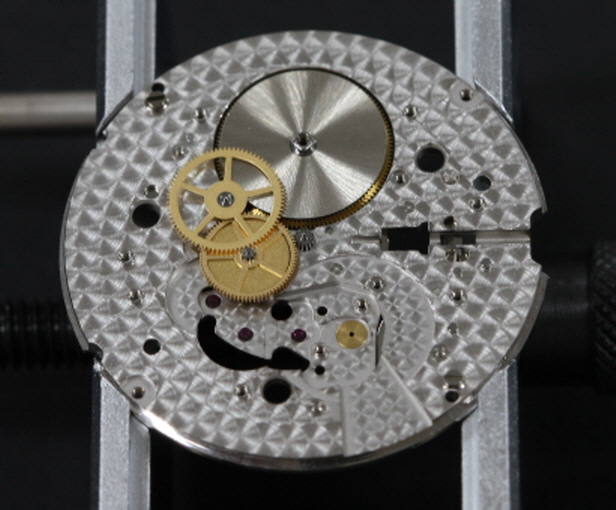

태엽통(Barrel), 2번차(Center wheel), 3번차(Third wheel)를 조립한 상태입니다.
STEP 09

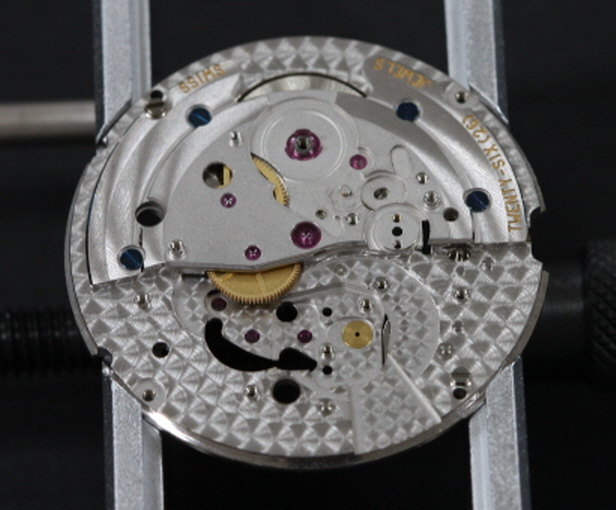

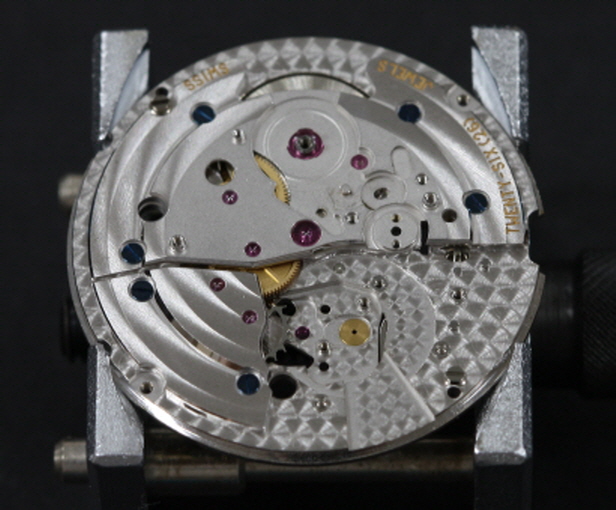

덮개(Barrel & gear train bridge)를 조립합니다.
STEP 10

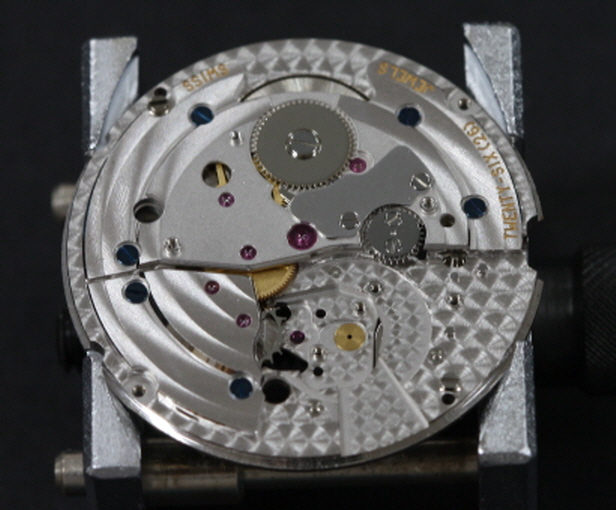

4번차(Fourth wheel), 탈진바퀴(Escape wheel)와 덮개를 조립한 상태입니다.
STEP 11

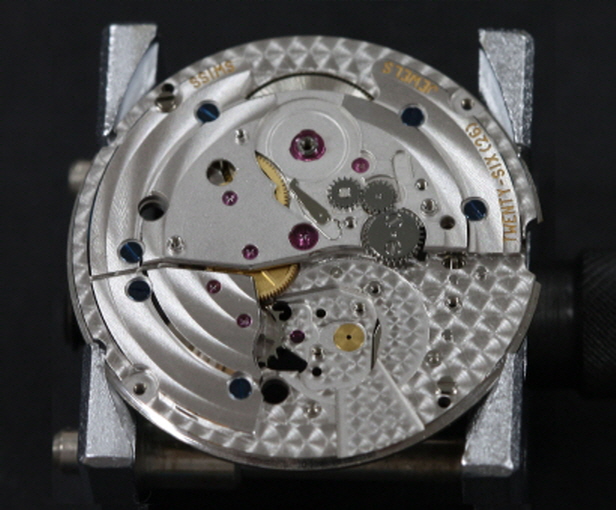

소권차(Crown wheel)와 중계휠을 조립합니다.
STEP 12
대권차(Ratchet wheel)와 덮개가 조립된 상태입니다.
STEP 13

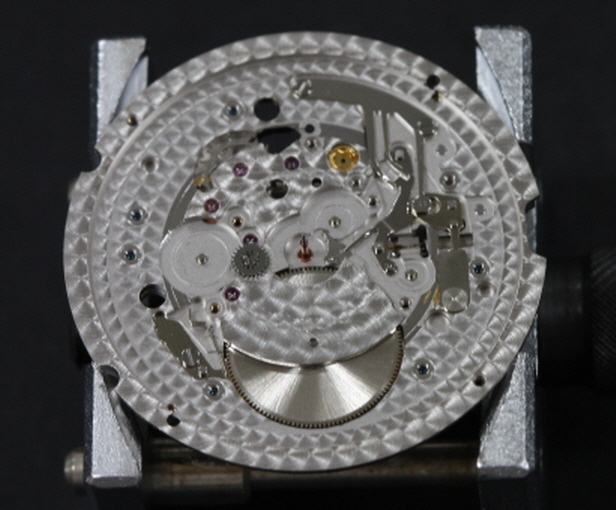

용두조작(Keyless work)에 쓰이는 레버들을 조립한 상태입니다.
STEP 14

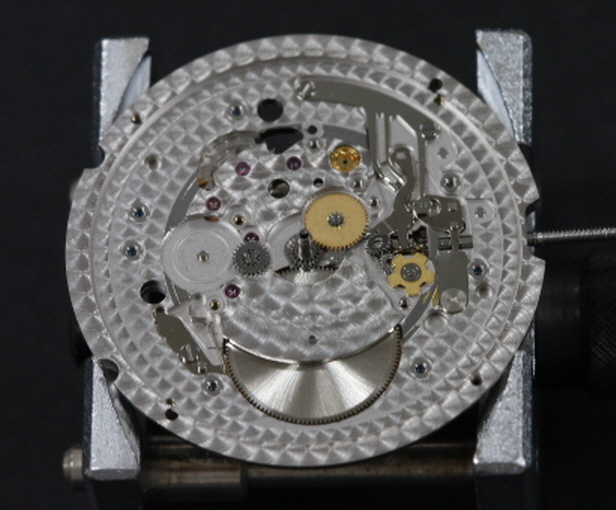

시간과 달력을 움직이는 기어들을 조립한 상태입니다.
STEP 15

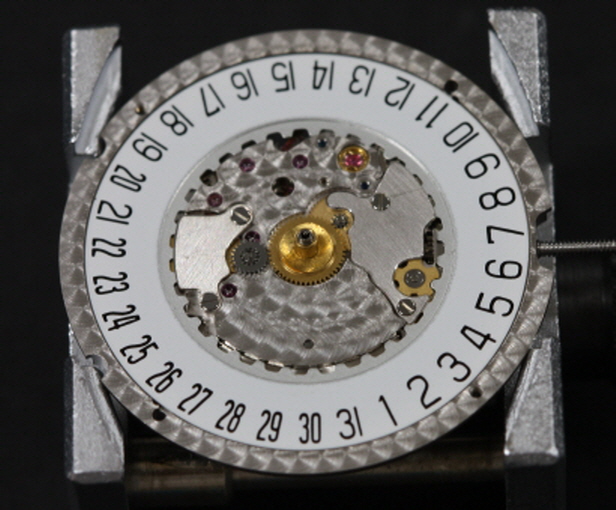

달력판(Date indicator)을 조립한 상태입니다.
STEP 16
덮개를 조립한 상태입니다.
STEP 17

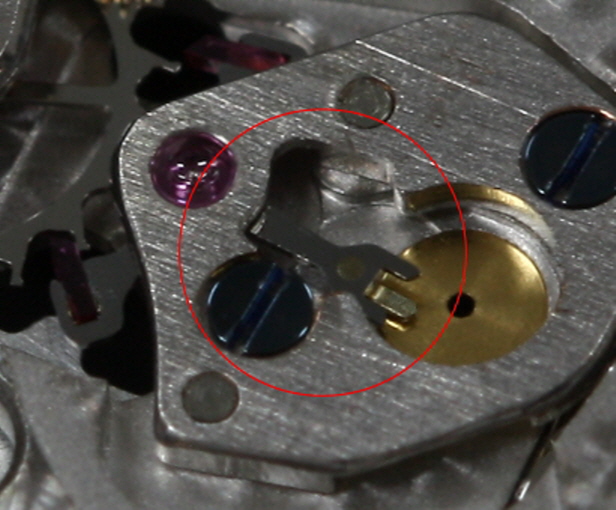

앵커(Pallet fork)는 기계식 시계를 상징하는 부분입니다. 탈진기(Escapement)에 전달된 힘(회전 운동)은 앵커와 밸런스를 통해 왕복 운동으로 전환됩니다. 주유는 매우 주의해야 합니다.
STEP 18

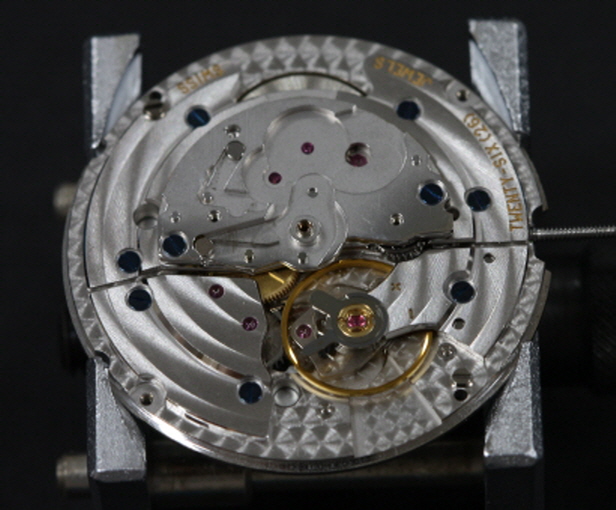

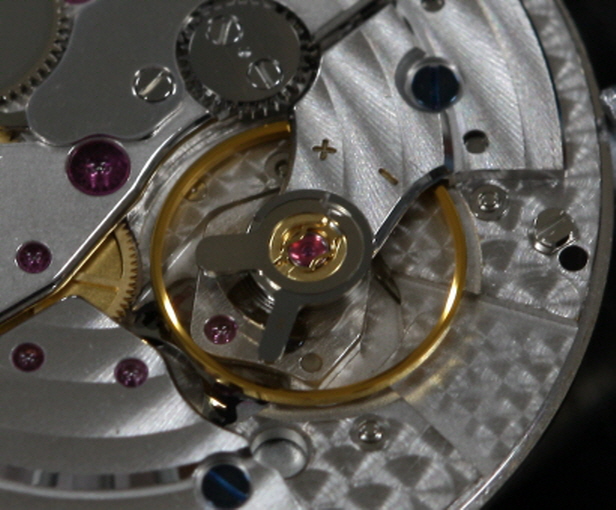

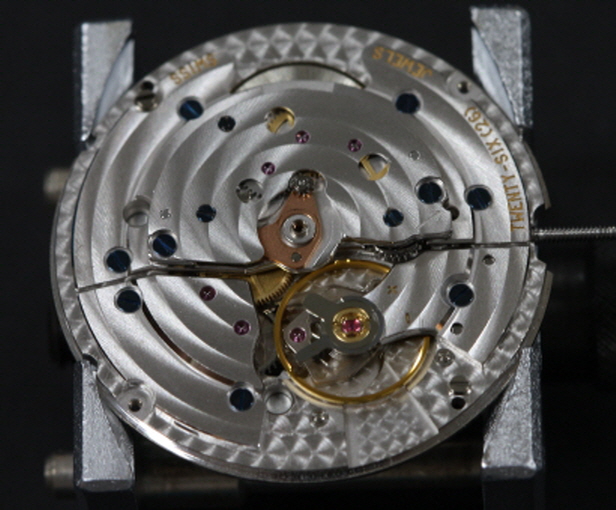

템포(Balance with hairspring)를 설치한 상태입니다. 기계식 시계의 심장부입니다. 진자(Impulse roller), 진동석(Impulse jewel) 등 많은 부품으로 구성되어 있습니다. 매우 민감하므로 취급에 신경을 써야 합니다.
STEP 19

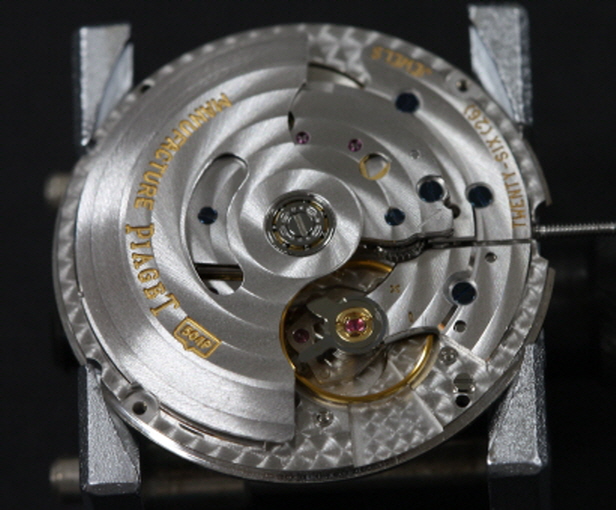

자동감기기구(Automatic device framework)를 올려놓은 상태입니다.
STEP 20

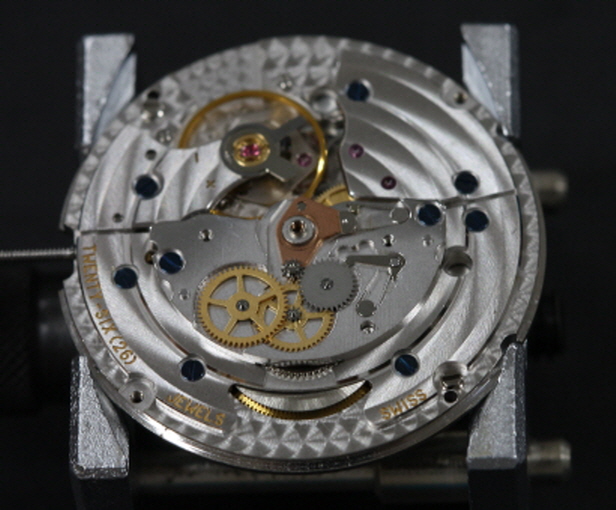

자동감기기구 관련 기어들을 조립합니다.
STEP 21
덮개를 조립한 상태입니다.
STEP 22
마지막으로 로터(Rotor) 조립으로 앞면 조립은 완성입니다.
STEP 23
뒷면부 모습입니다.
STEP 24

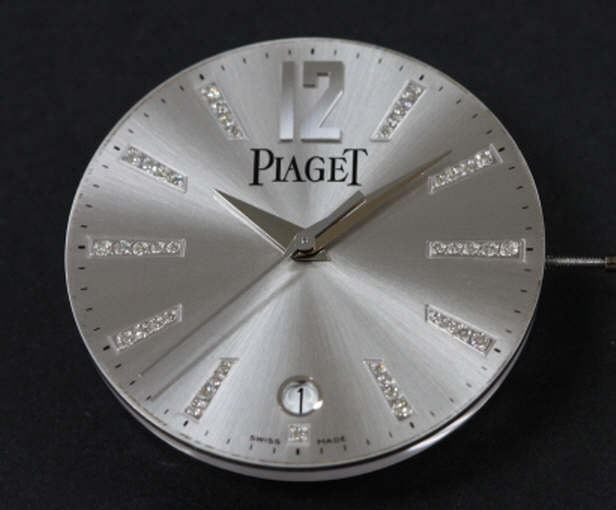

바늘을 문자판에 평행하게 바늘은 같은 간격이 유지되도록 바늘을 조립합니다.
STEP 25
완성 사진입니다.
